無鉛回流焊的溫度遠高于有鉛回流焊。無鉛回流焊的溫度設定很難調整，特別是無鉛回流焊的窗口很小，因此控制橫向溫差非常重要?；亓骱笝M向溫差過大會引起許多不良問題。如何降低回流焊的橫向溫差，達到無鉛回流焊的理想效果？回流焊穩定調節。

一、無鉛回流焊的熱風輸送

目前，主流無鉛回流焊機采用全熱風加熱方式。在回流焊爐的發展過程中，也出現了紅外加熱。但由于紅外加熱、不同顏色器件的紅外吸收反射率不同，以及相鄰原器件的屏蔽所產生的陰影效應，溫差會導致鉛焊接的風從工藝窗口跳出來。在回流焊爐的加熱方式中，紅外加熱技術逐漸被淘汰。在無鉛焊接中，要注意傳熱效果，特別是對于原有的大熱容裝置，如果傳熱不夠，會導致小熱容裝置后溫升明顯加速，造成橫向溫差。

二、無鉛回流焊鏈的速度控制

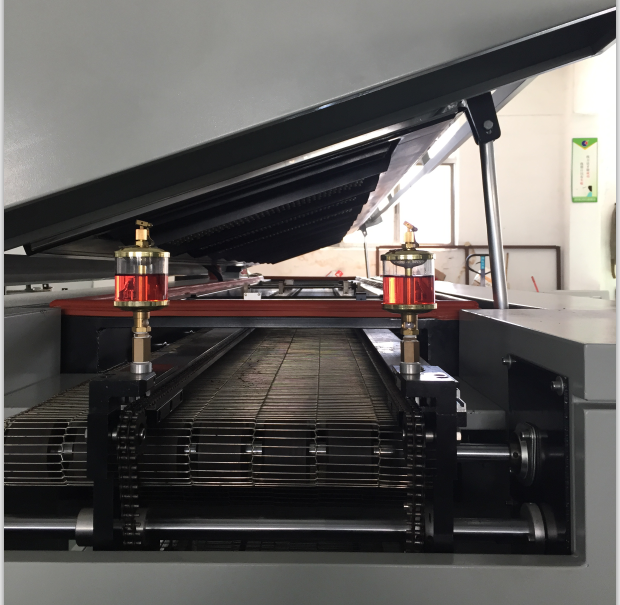

無鉛回流焊的鏈速控制會影響PCB的橫向溫差。一般來說，降低鏈條速度會給大熱容設備帶來更多的加熱時間，從而減小橫向溫差。但畢竟，爐溫曲線的設定取決于錫膏的要求，因此在實際生產中降低鏈條速度限制是不現實的，這取決于錫膏的使用。如果電路板上有很多大的吸熱部件，建議降低回流焊傳輸鏈的速度，使大的芯片部件能充分吸熱。

三、無鉛回流焊風速和風量的控制

如果無鉛回流焊爐的其它條件不變，只有當無鉛回流焊爐的風扇轉速降低30%時，電路板上的溫度才會降低10℃左右。由此可見，風速和風量的控制對爐溫的控制非常重要。為了實現風速和風量的控制，需要注意兩點控制，減少無鉛回流焊爐的橫向溫差，提高焊接效果：

1.采用變頻調速，減少電壓波動對風機的影響；

2.盡量減少設備的排風量，因為排風量的中心負荷往往不穩定，容易影響爐內熱風的流動。

四、良好的無鉛回流焊穩定性可降低爐內溫差

即使無鉛回流焊的溫度曲線設置良好，也需要保證穩定性、重復性和一致性。特別是在鉛生產中，由于設備原因，如果有一點漂移，很容易跳出工藝窗口，造成冷焊或原設備損壞。因此，越來越多的廠家開始對設備穩定性試驗提出要求。
